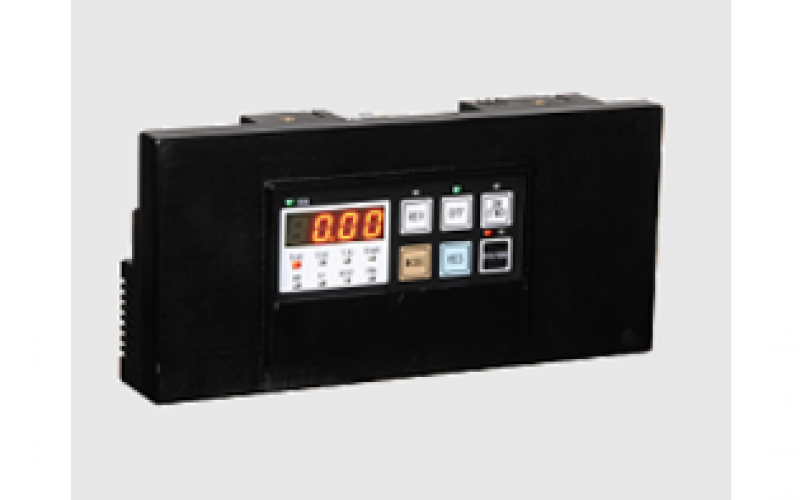

日本TOYO東洋電機多功能保護繼電器 （IPR）
特征
IPR 代表集成保護繼電器，它是一種多繼電器，包含電機控制所需的所有元件。
主要技術指標
保護
具有過流、瞬時過流、缺相、接地故障、欠流等全方位保護功能，可用于各種用途的電機。
通信
CC-Link通信可實現命令信息和測量數據的交換。 也可以進行遠程控制和監控。
測量與顯示
它顯示各種狀態顯示，如運行、停止和異常，以及各種測量數據，如電流值和簡單功率量。
測試
可進行過電流、接地故障、缺相等保護功能測試，輕松模擬異常情況。
可信度
選配CC-Link簡化雙工通信單元，可構建高可靠性系統。
控制和簡化的梯形圖
最多可創建255步梯形序列電路，并可自由編程控制電路。
製品仕様
| 電源電圧 | AC12V (50/60Hz) |
|---|---|
| 消費電力 | 15VA以下 (入力、出力負荷を含みません) |
| 許容電源変動 | 85～110% |
| 周囲溫度 | -10～+55℃ (但し、24時間の平均値は+50℃以下） |
| 保存溫度 | -10～+75℃ (但し、結露なきこと) |
| 使用溫度 | 10～90%RH (但し、結露なきこと) |
| 耐振動 | JIS C0911 16.7Hz (振幅 幅3mm 2Hr) |
| ノイズ耐量 | 2000VP－P 1μs (ノイズシミュレータにて) |
| 使用雰囲気 | 腐食性ガス、塵挨のないこと |
製品機能
※本仕様および外形などは、性能改良のため予告しないで変更することがあります。
| シーケンス機能 | 運転方式の選択 | 非可逆運転、可逆運転、スターデルタ運転(オープントランジッション:3接觸器式、クローズトランジッション:4接觸器式）、電源引込み、MCフリー | |
|---|---|---|---|
| 瞬停保護 | 再始動または停止保持の切換え(瞬停時間:1、2秒の切換え) | ||
| 始動時間 | スターデルタ運転のMC切替え時間0.5～100秒で設定可能 | ||
| (注):瞬時過電流検出のインターロック時間にも使用します。 | |||
| 簡易ラダープログラム機能 | 運転/停止指示回路等を自由に設計可能(最大ステップ數:255ステップ) | ||
| 保護機能 | 過電流 | 動作電流 | 整定値の115% |
| 動作時間 | 0～64秒の範囲で設定可能(600%電流時) 設定値の±20%以內 | ||
| 準拠規格 | JEM1357 | ||
| 欠相 | 動作電流(注) | 整定値の60%以上(いずれか一相) | |
| 不平衡率(注) | 40?60%の2段階切替え 不平衡率=(逆相分電流/正相分電流)Ｘ100(%) | ||
| 動作時間 | 0.3～4.0秒以內(始動より設定無効時間は検出しません) | ||
| 準拠規格 | JEM1357 | ||
| (注)：動作電流と不平衡率のAND條件で検出 | |||
| 過電流瞬時 | 動作電流 | 整定値の50～600%の範囲で設定可能 | |
| 動作時間 | 0.2秒～1秒の範囲で設定可能 | ||
| インターロック時間 | 始動時間設定がインターロック時間となります (0.5～100秒の範囲で設定可能) | ||
| 不足電流 | 動作電流 | 整定値の30～100％の範囲で設定可能 | |
| 動作時間 | 2～25秒の範囲で設定可能（始動より2秒間は検出しません） | ||
| 地絡過電流 | 感度電流 | 30,100,200,500mAの範囲で設定可能 | |
| 動作時間 | 0.1秒以內、0.3秒、0.8秒の3段階切り替え(始動時より0.1秒間は検出しません) | ||
| 準拠規格 | JIS C8374 | ||
| 電流超過 | 動作電流 | CT比の30～115％の範囲で設定可能 | |
| 動作時間 | 100秒～600秒の範囲で設定可能 | ||
| 操作表示機能 | 操作 | 運転操作場所(直接又は遠方)の選択および表示 | |
| 正転(運転)、逆転、停止操作および表示 | |||
| 復帰操作 | |||
| 電流値表示の切替え操作 | |||
| 表示 | 電流値 | 負荷電流値(R、S、T相) | |
| 地絡電流値 | |||
| その他 | 簡易電力(kW) | ||
| アナログ外部入力値(0～10V) (スケール指定可能) | |||
| 履歴(運転回數、各異常発生回數等) | |||
| 各種設定値 | |||
| 異常コード (點滅表示) | 過負荷?。?[OC] MC接點溶著?。?[CCE] 欠相?。?[OP] MC接點離絡?。?[COE] 地絡?。?[OG] 通信?。?[CLE] 瞬時過電流 → [SH] 制御電源電圧異?！ ?[PFL] 不足電流 －→ [UC] 外部異?！。?[AUE] | ||
| 入出力信號 | デジタル 入力 | ＭＣ接點入力 | 3點 AC100V電圧入力 (※オプションでAC200V可能) |
| 外部信號入力 | 6點?。ǎ滁c１コモン） AC100V電圧入力 (※オプションでAC200V可能) 簡易ラダープログラム機能により、各信號を任意の機能として使用可能 | ||
| デジタル 出力 | MC駆動出力 | 3點 SSRによるAC100V電圧出力 (※オプションでAC200V可能) | |
| 外部信號出力 | 3點 リレー接點出力 (接點容量:AC220V、DC30V 2A） (注):出力信號1のa接點と、出力信號2のa接點及びb接點の計3點 | ||
| 増設信號出力 (※オプション) | 5點リレー接點出力(接點容量:AC220V、DC30V 2A) 増設出力信號1,2のb接點と、増設出力信號3,4,5の接點計5點 | ||
| アナログ 入力 | 主回路電流入力 | 3ΦCT入力 (CTは本體とセット販売) CT比設置値 1?2.5、5?10?20?25?40?50?75?100?150?200?250?300?400?600A | |
| 地絡電流入力 | ZCT入力 1次/2次電流変流比＝1000/1 | ||
| 外部アナログ入力 | 1ch 0～10V (スケール設定可能) | ||
| アナログ出力 (※オプション) | 1ch 4～20mA (定格電流の50%～500%でスケール選択可能) | ||
| テスト機能 | 過負荷、欠相、地絡、過電流瞬時、不足電流、通信(CC-Link) | ||
| 通信功能 | 傳輸方式 | CC-Link通信Ver.2.0 | |
| 傳輸速度 | 156Kbps的 625Kbps的 2.5Mbps的 5.0Mbps的 10Mbps的 | ||
| 占用站點數量 | 1 個站點 2x 設置 RX/RY：每個 16 位，RWw/RWR：每個 8 個字 | ||
| 簡化的雙工 | CC-Link通信可輕松加倍（*可選） 注意：需要通過:P LC進行監控和電網切換控制。 | ||
